T-COMPACT LOADER
Sistema automatizzato per il caricamento della graniglia nella T-Dosing
T-Compact Loader™ è un sistema automatizzato progettato per caricare la graniglia nelle tramogge della macchina dosatrice T-Dosing.
La capacità di gestire in modo efficiente lotti di produzione separati, la robustezza della struttura e l'affidabilità del meccanismo di trasmissione a catena lo rendono uno strumento ideale per l'industria dei metalli preziosi.
L'inclusione di caratteristiche ergonomiche e di sicurezza avanzate, come le barriere laser e i contenitori rimovibili, danno priorità all'efficienza, al benessere dell'operatore e alla sicurezza del processo.
T-COMPACT LOADER™ È COMPOSTO DA:
- Struttura di supporto in alluminio anodizzato
- Contenitori di carico removibili per flessibilità operativa
- Tramogge in acciaio inossidabile
- Meccanismo di trasmissione a catena per movimenti fluidi e sicuri

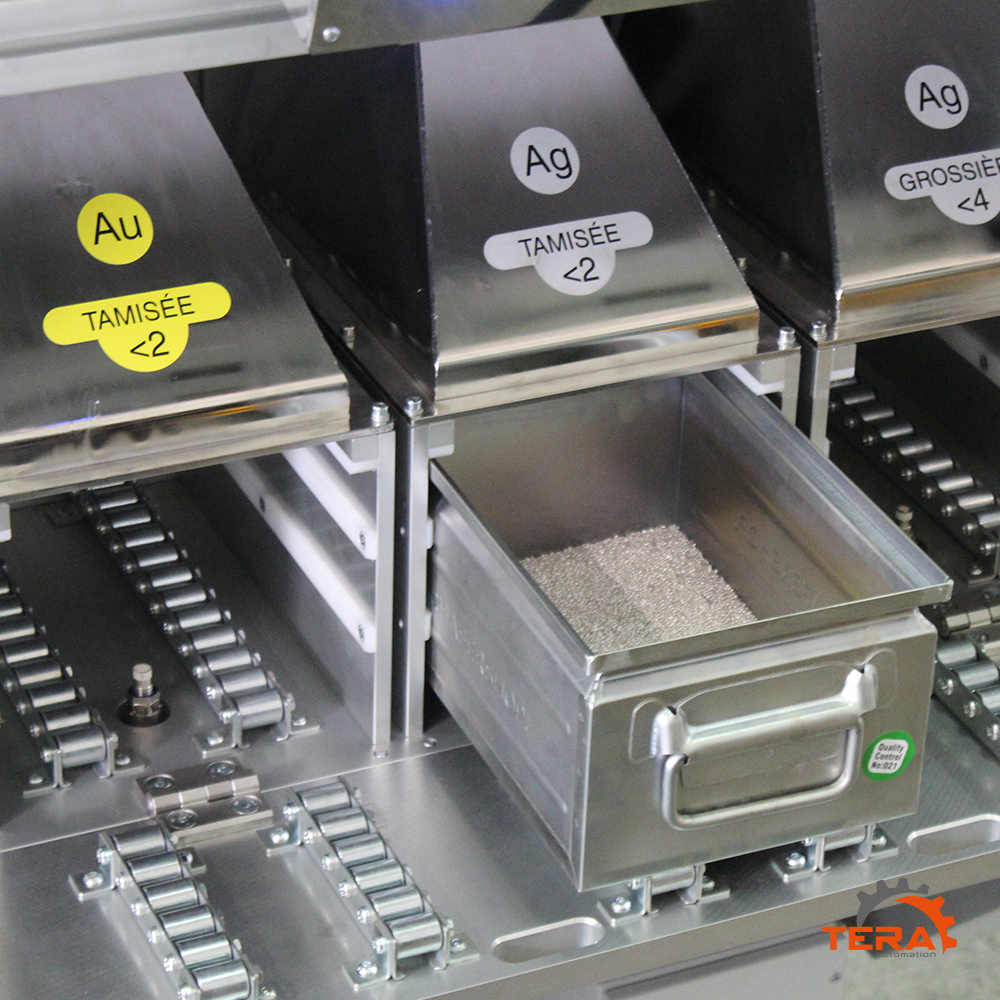

- 2 contenitori separati per i granuli d’oro, removibili tramite guide di scorrimento
- Barriere laser verticali per rilevare persone o oggetti durante le fasi di movimento del carico
- Freno elettromeccanico per bloccare immediatamente il carico in caso di interruzioni di corrente o guasti del sistema
VANTAGGI
I VANTAGGI DI UNA SOLUZIONE INNOVATIVA E AUTOMATIZZATA:
01
Efficienza
Gestione separata dei lotti per tracciabilità, design compatto per ottimizzare lo spazio e sistema a trasmissione a catena per ridurre la manutenzione e garantire affidabilità.
02
Qualità
Materiali di alta qualità, come alluminio anodizzato e acciaio inossidabile, garantiscono resistenza, prevenzione della contaminazione e robustezza per ambienti industriali intensivi.
03
Ergonomia
Design che riduce lo sforzo fisico grazie a contenitori removibili su guide scorrevoli, facilitando l'uso e minimizzando la fatica durante utilizzi prolungati.
04
Sicurezza
Sistema avanzato con barriere laser verticali per rilevare e bloccare immediatamente il sistema in caso di interferenze, freno elettromeccanico per prevenire movimenti accidentali, e design ergonomico che riduce il rischio di infortuni e sforzi fisici per l’operatore.

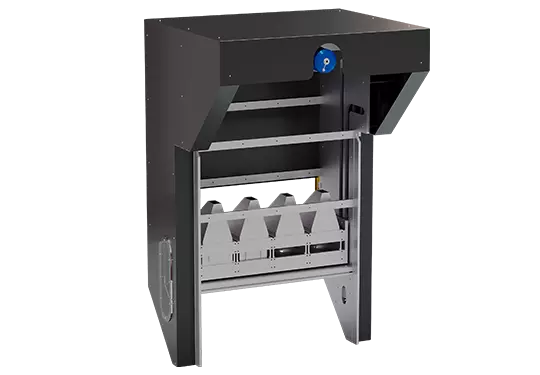

MODELLI
| Dimensioni | 1362 x 1169 x h2112 mm |
| Peso | 450 kg circa |
| Dimensioni assemblato a T-Dosing | 1362 x 2008 x h2634 mm |
| Capacità di carico | Fino a 4 contenitori di graniglia |
| Volume del contenitore | 8,5 litri / 60 kg per batch |
| Max. capacità del contenitore | 50 kg Ag / 100 kg Au circa |
--
TECNOLOGIA
COME FUNZIONA IL SISTEMA T-COMPACT LOADER™?
01
L'operatore utilizza un carrello apposito per trasportare le cassette di graniglia fino alla macchina.
02

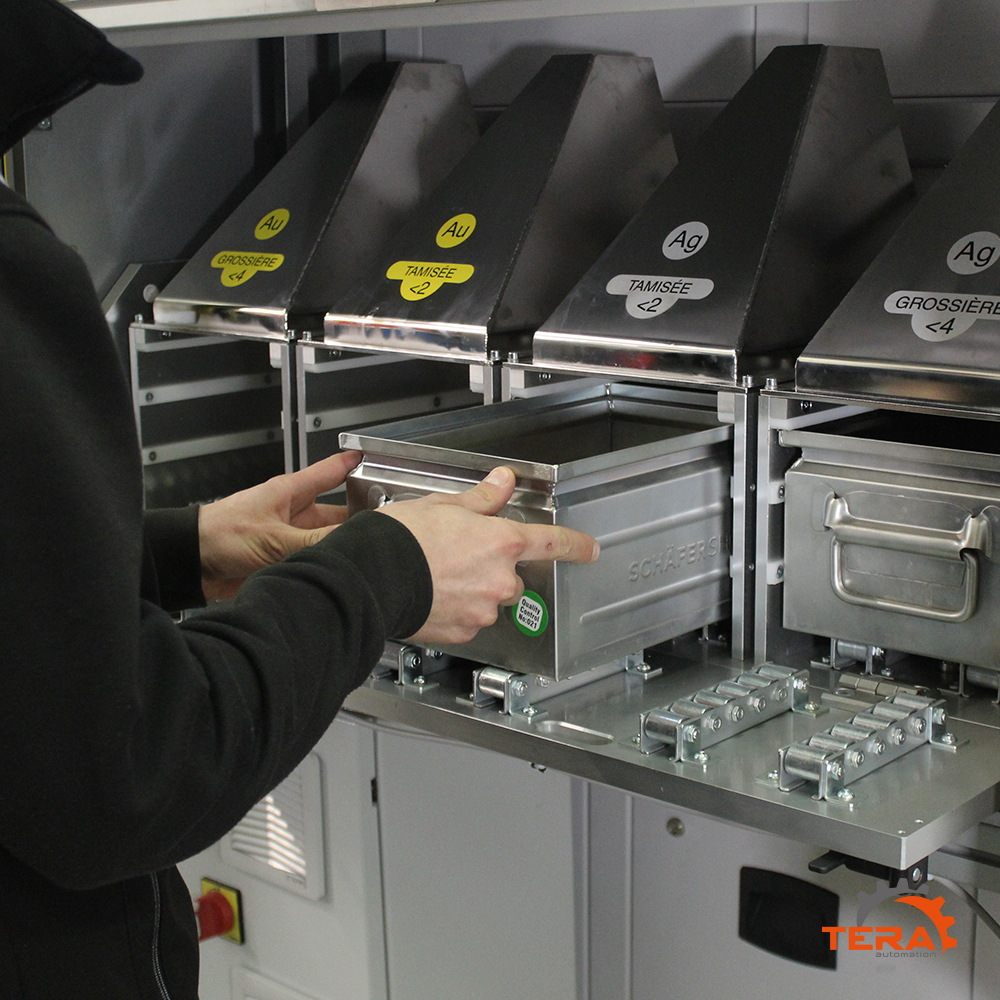

Successivamente, preleva le cassette e le inserisce nei compartimenti designati, distinti per tipo di metallo e spessore della graniglia. L'operazione risulta semplificata dalle guide che permettono lo scorrimento dei contenitori.
03

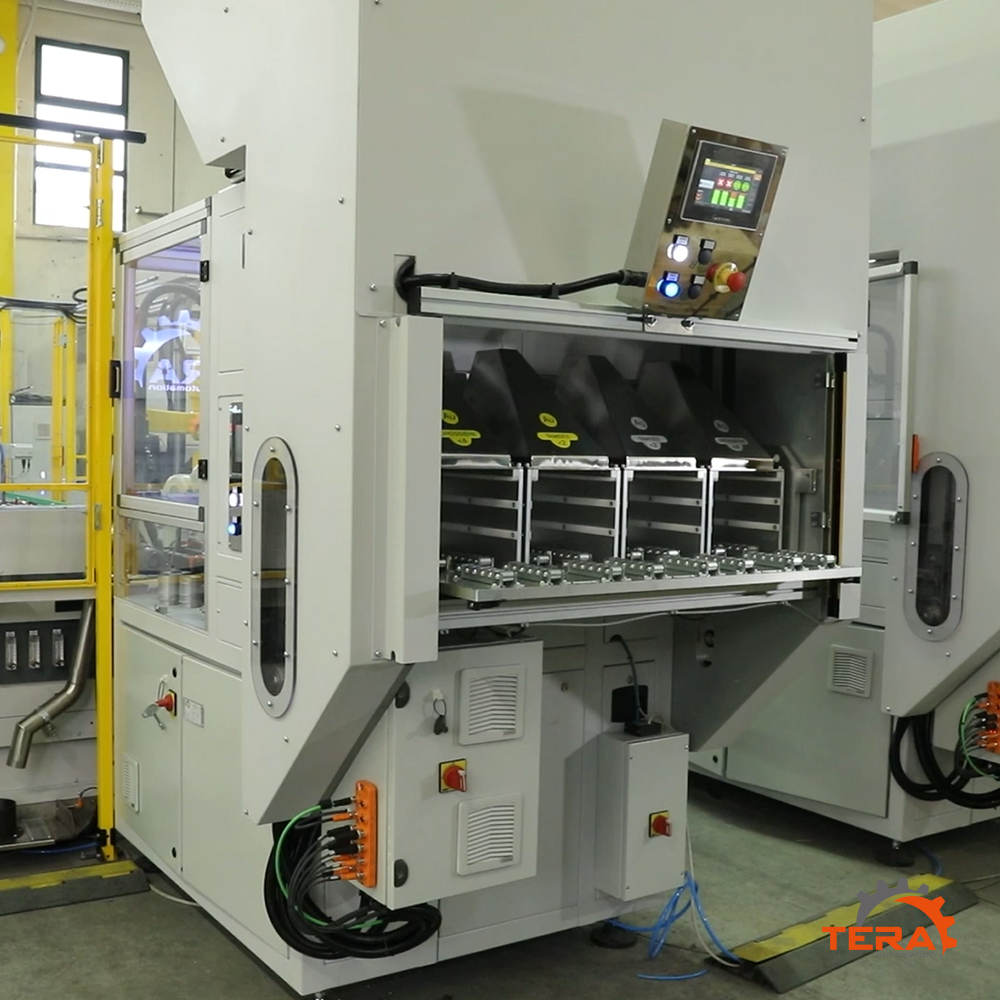

Una volta chiuso lo sportello, l'operatore avvia il processo tramite il pannello HMI.
04
A questo punto si attiva la catena di trasmissione, che permette di sollevare la piattaforma con i cassetti fino a raggiungere l'altezza delle tramogge di carico della T-Dosing.
05
La piattaforma ruota e svuota la graniglia nelle tramogge, per poi tornare alla posizione iniziale.
AUTOMAZIONE SU MISURA
L’AUTOMAZIONE AL SERVIZIO DI UNA GRANIGLIA DI ALTISSIMA QUALITÀ

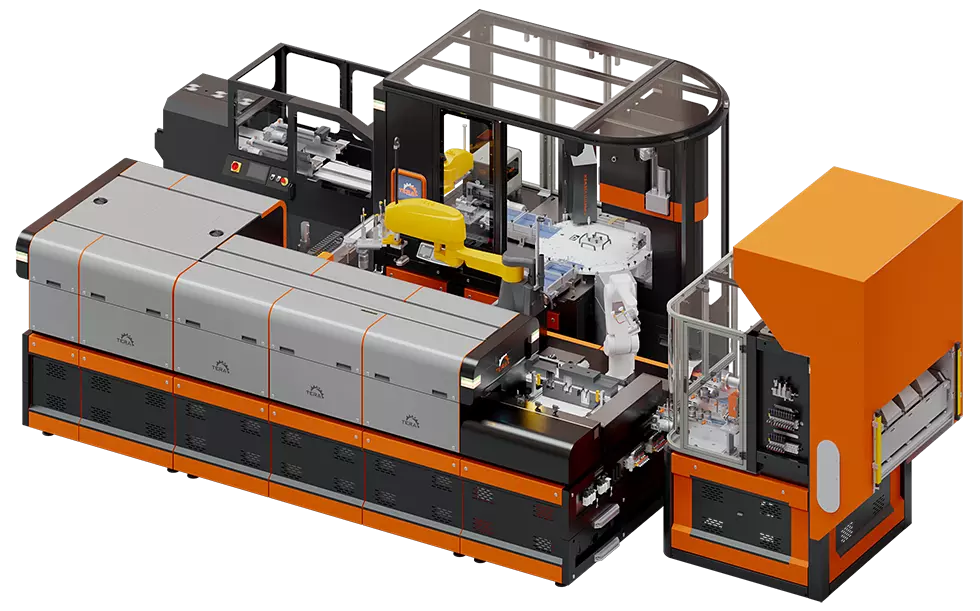

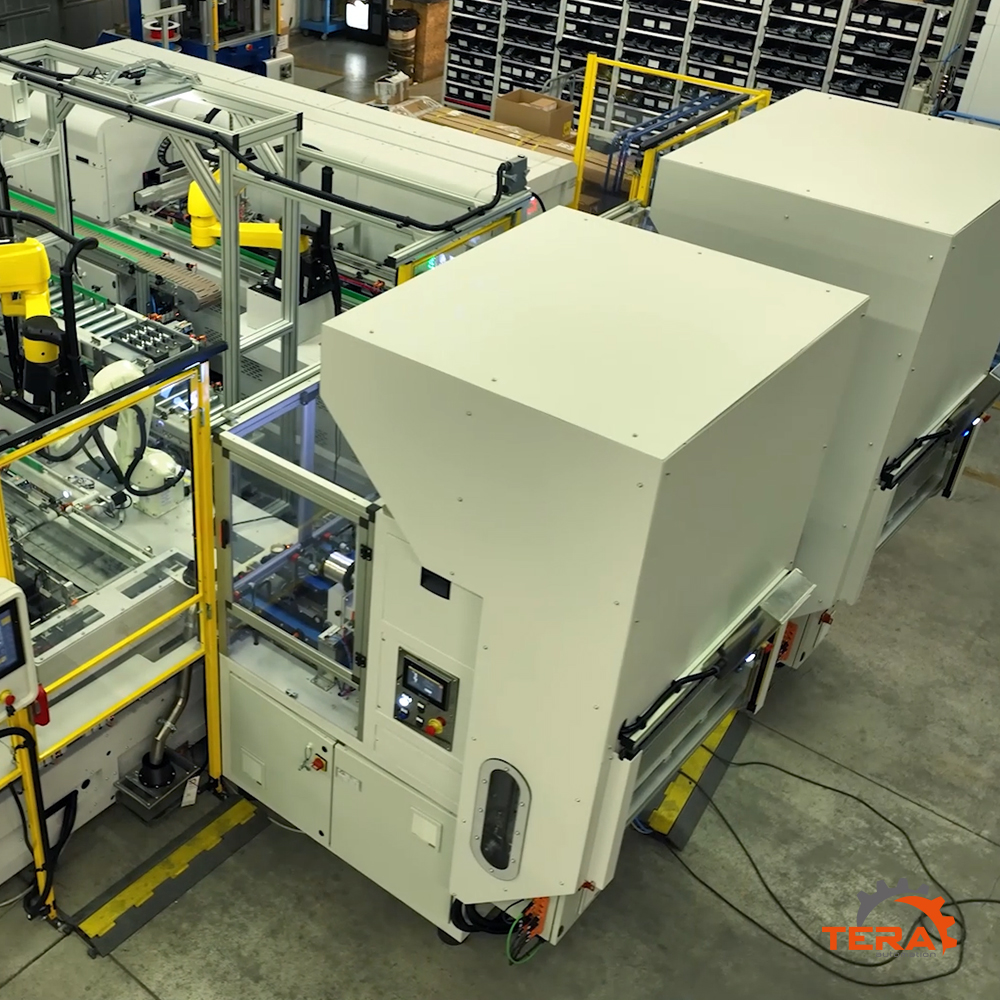

Ogni macchina Tera Automation può concepirsi come parte di una linea modulare combinabile in base a esigenze e spazi della tua azienda. Ogni macchinario è integrabile a quelli già presenti e la linea può essere creata nel tempo.

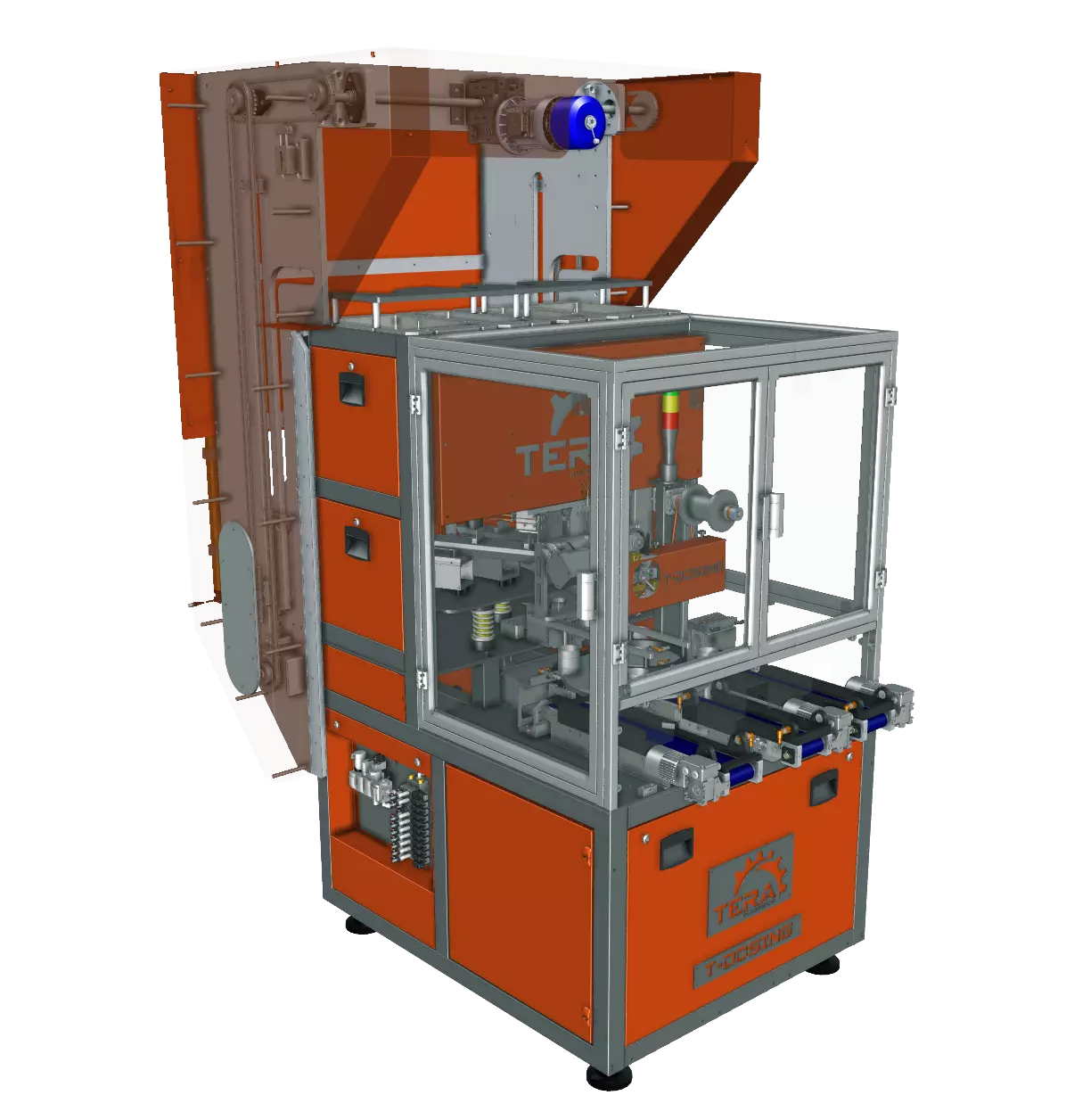

T-Compact Loader™ è progettata per essere abbinata alla dosatrice automatica T-Dosing™ nell'ottica di ridurre al massimo gli ingombri e le operazioni di caricamento della graniglia.
