Immagine principale prodotto: T-FLEXICELL

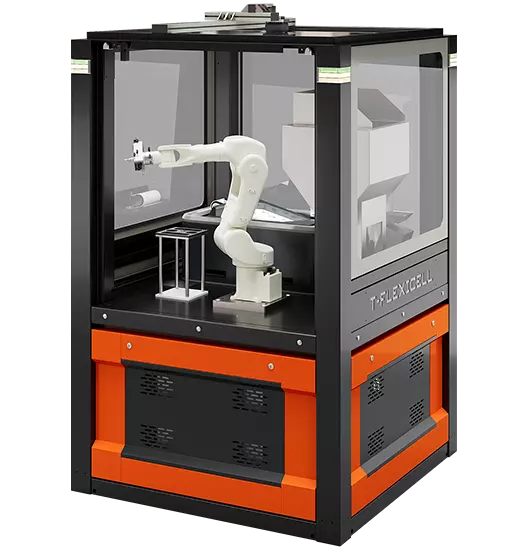

T-FLEXICELL

Isola robotizzata per asservimento CNC

T-Flexicell™ è una cella robotizzata adibita alla gestione del carico/scarico di particolari di varie dimensioni. L’isola robotizzata può gestire più morse in modalità di monolavorazione (stessa operazione su più morse) e multilavorazione (una diversa operazione su più morse).

L’elemento distintivo della gamma di isole robotizzate per asservimento macchine a controllo numerico T-Flexicell™ è senza dubbio la flessibilità di applicazione: l'isola infatti è stata progettata per processare particolari diversi tra loro per forma e dimensione grazie ad un sistema di alimentazione che permette di caricare i pezzi alla rinfusa.

Le nostre isole nascono con lo scopo di massimizzare l’efficienza di macchine a CNC e di ottimizzare il flusso produttivo, ottenendo di conseguenza migliori prestazioni.

T-Flexicell™ deve il suo nome anche alla sua flessibilità nella forma: le sue dimensioni compatte sono senza dubbio un punto di forza e, a seconda del tipo di applicazione, assume un design diverso in base anche alle esigenze del settore e del cliente.

T-FLEXICELL T-FLEXICELL T-FLEXICELL T-FLEXICELL T-FLEXICELL T-FLEXICELL T-FLEXICELL T-FLEXICELL T-FLEXICELL T-FLEXICELL T-FLEXICELL T-FLEXICELL T-FLEXICELL T-FLEXICELL T-FLEXICELL T-FLEXICELL T-FLEXICELL T-FLEXICELL T-FLEXICELL T-FLEXICELL T-FLEXICELL T-FLEXICELL T-FLEXICELL T-FLEXICELL T-FLEXICELL T-FLEXICELL T-FLEXICELL T-FLEXICELL
Immagine sezione: T-FLEXICELL È COMPOSTA DA:

T-FLEXICELL È COMPOSTA DA:

  • Struttura portante dotata di porte di accesso con interbloccodi sicurezza;
  • Area di carico con ribaltamento automatizzato;
  • Tramoggia vibrante di carico particolari grezzi;
  • Infinifeed: nastri a moti contrapposti a ciclochiuso continuo per il ribaltamento e l’allineamento dei particolari grezzi;
  • Sistema di visione 2D con retroilluminazione a infrarossi per individuazione e riconoscimento dei particolari grezzi su superficie riflettente;
  • Sistema di visione 3D per operazioni di bin picking (opzionale);
  • Dima multiposto di azzeramento particolari grezzi, con sensore di rilevamento presenza del particolare e sistemadi verifica dimensionale per particolare non conforme alla presa;
  • Robot antropomorfo dotato di sistema di presa a ventosa e pinza doppia di presa meccanica;
  • 2 aree di recupero particolari (scarti e lavorati);
  • HMI con display Touch‐screen;
  • Quadro elettrico con apparecchiature elettriche e collegamenticon CNC e Robot.

VANTAGGI

I VANTAGGI DI UNA SOLUZIONE INNOVATIVA E AUTOMATIZZATA:

01

Ottimizzazione

Autonomia operativa fino a 96 ore​, elevata flessibilità e precisione nelle lavorazioni.

02

Efficienza

Incremento della produttività grazie alla gestione continua del carico/scarico​ e all'operatività 24/7 non-stop.

03

Sicurezza

Migliora la salute e sicurezza degli operatori e dell’ambiente.

MODELLI

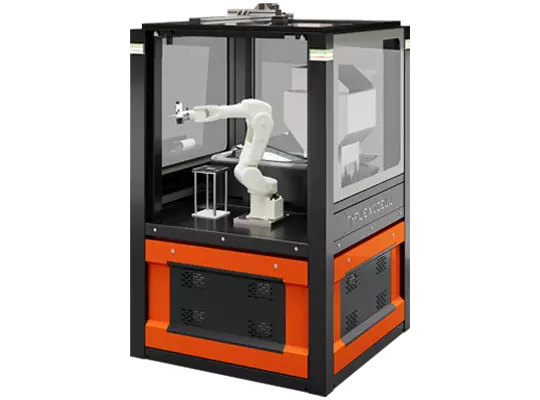

T-Flexicell
T-FLEXICELL modello: T-Flexicell
Dimensioni 1736 x 1736 x h2344 mm
Peso 1500 Kg
Autonomia 96 h
Produttività 1700 pz/turno

--

BROCHURE

TECNOLOGIA

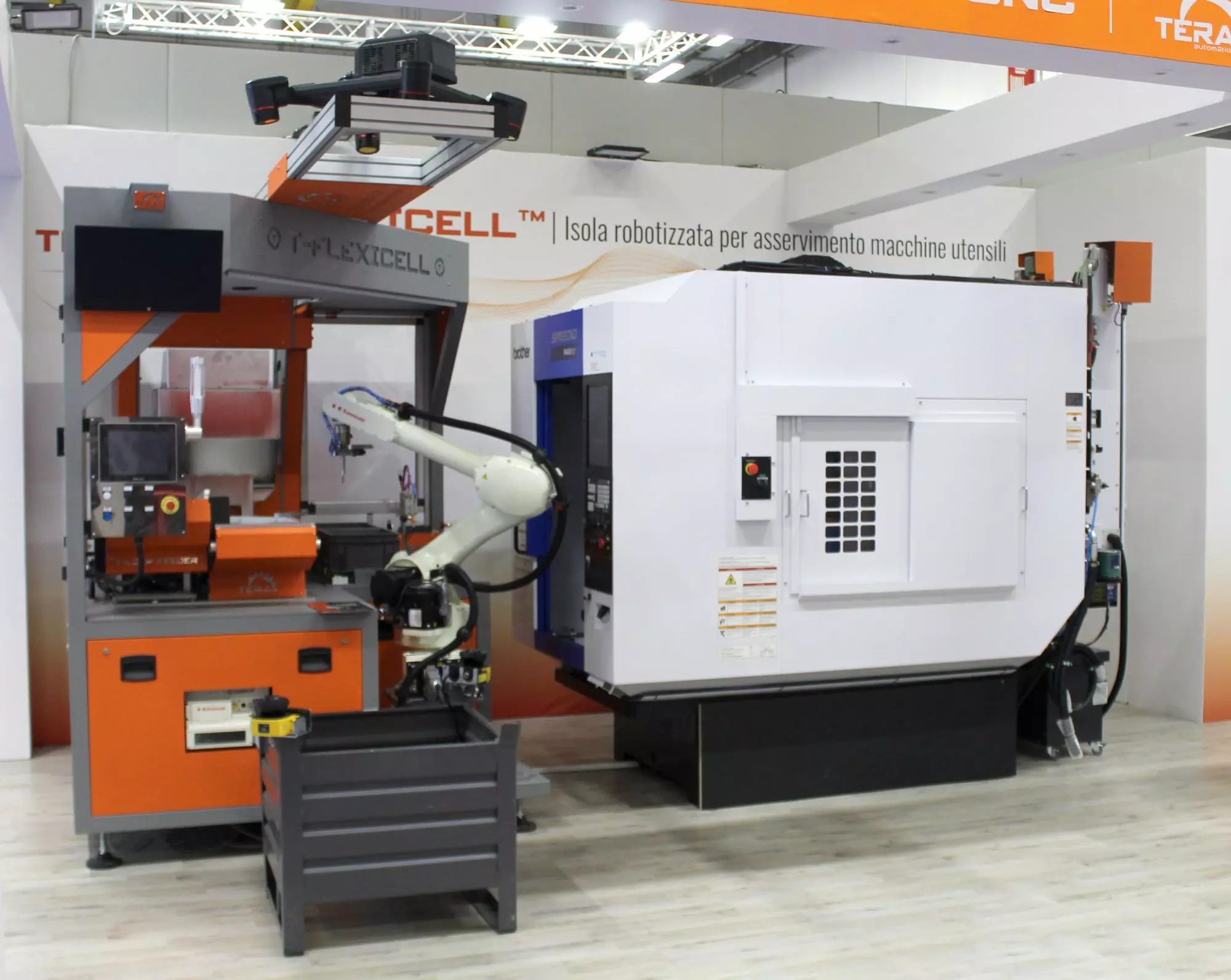

COME FUNZIONA L'ISOLA ROBOTIZZATA T-FLEXICELL?

01
L'operatore rifornisce di particolari grezzi il contenitore posizionato nell'area di carico con ribaltamento automatizzato.
02
Infinifeed smista i particolari grezzi.
03
Il robot preleva il particolare grezzo.
04
Il robot posiziona il particolare grezzo sulla dima di azzeramento multiposto.
05
Il robot preleva il particolare grezzo dalla dima di azzeramento e ne effettua il caricamento in morsa della CNC.
06
La CNC esegue la lavorazione sul particolare.
07
Il robot scarica il particolare dalla macchina a controllo numerico e lo rilascia nell'apposita area di raccolta.
COME FUNZIONA L'ISOLA ROBOTIZZATA T-FLEXICELL?
