T-GRAINS
Sistema automatizzato per la produzione di graniglia

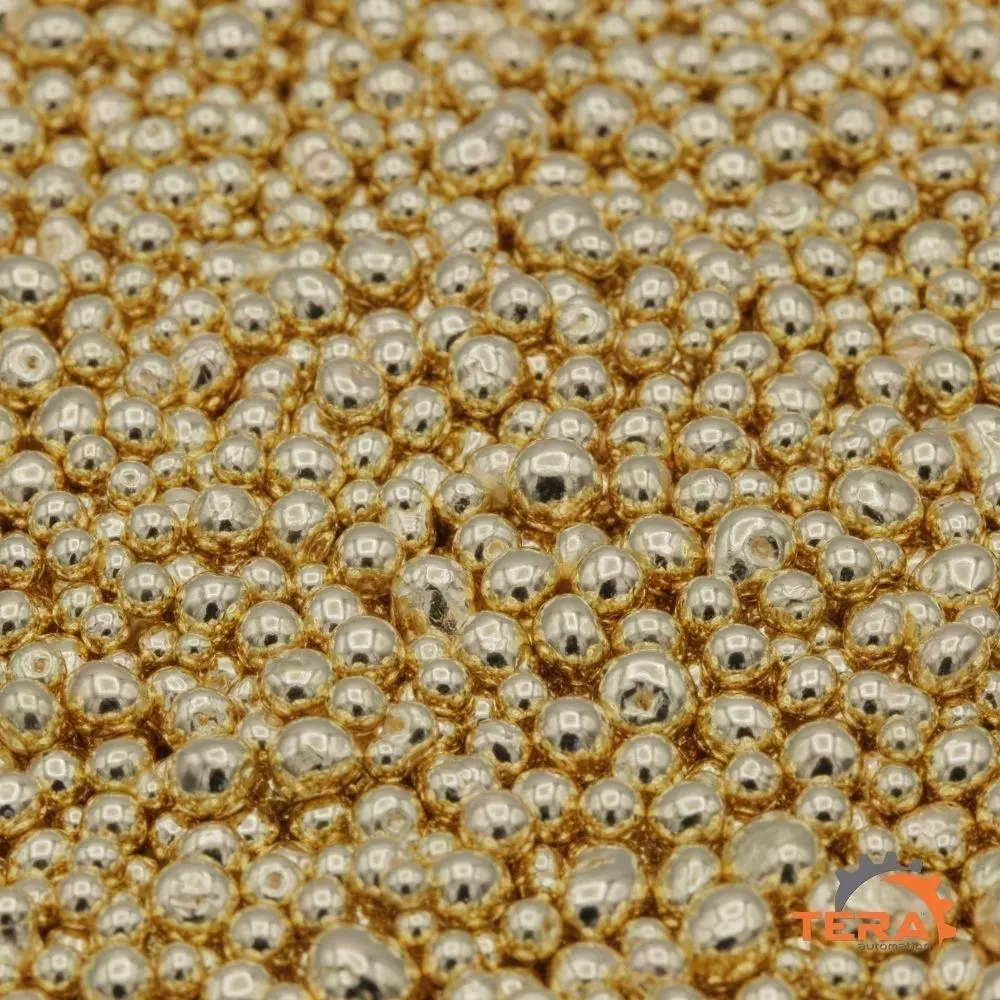

T-Grains™ è un sistema automatizzato progettato per produrre grane d’oro e d’argento di altissima qualità, eliminando i rischi e la lentezza del lavoro manuale.
Un elemento chiave del sistema è la disposizione dell’impianto, che evita il raffreddamento del metallo durante il passaggio verso la vasca di granulazione. Ciò è possibile grazie alla presenza di una filiera di colaggio riscaldata, dotata di un induttore dedicato. Questo assicura che la temperatura del metallo fuso rimanga costante, prevenendo difetti nella produzione.
Un altro vantaggio è la minimizzazione del tempo di esposizione del metallo fuso all’ossigeno dell’aria, fattore cruciale per ottenere una graniglia di qualità perfetta.
In aggiunta, la temperatura dell’acqua nella vasca di granulazione, determinante per la qualità finale delle grane, è controllata da un sistema di raffreddamento collegato a una pompa di ricircolo. Questo sistema mantiene costante la temperatura dell’acqua in ogni batch di granulazione, garantendo uniformità nel processo.

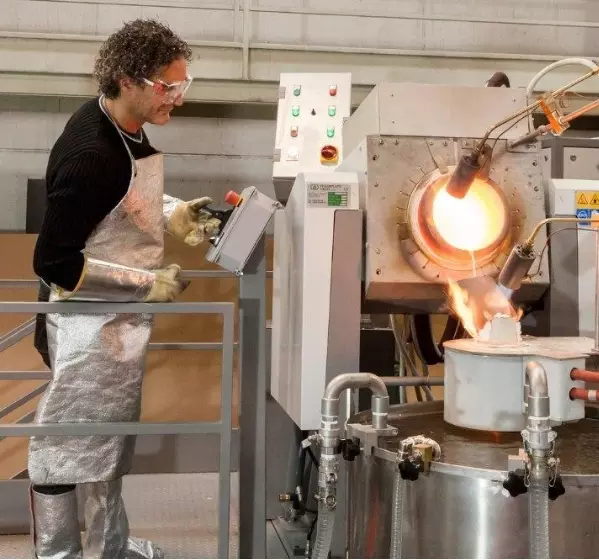

T-GRAINS™ È COMPOSTA DA:
- Un forno a ribaltamento, controllato dall’operatore tramite joystick.
- Una filiera riscaldata ad induzione, studiata per evitare l’abbassamento della temperatura di fusione raggiunta dal metallo durante il passaggio verso la vasca di granulazione.

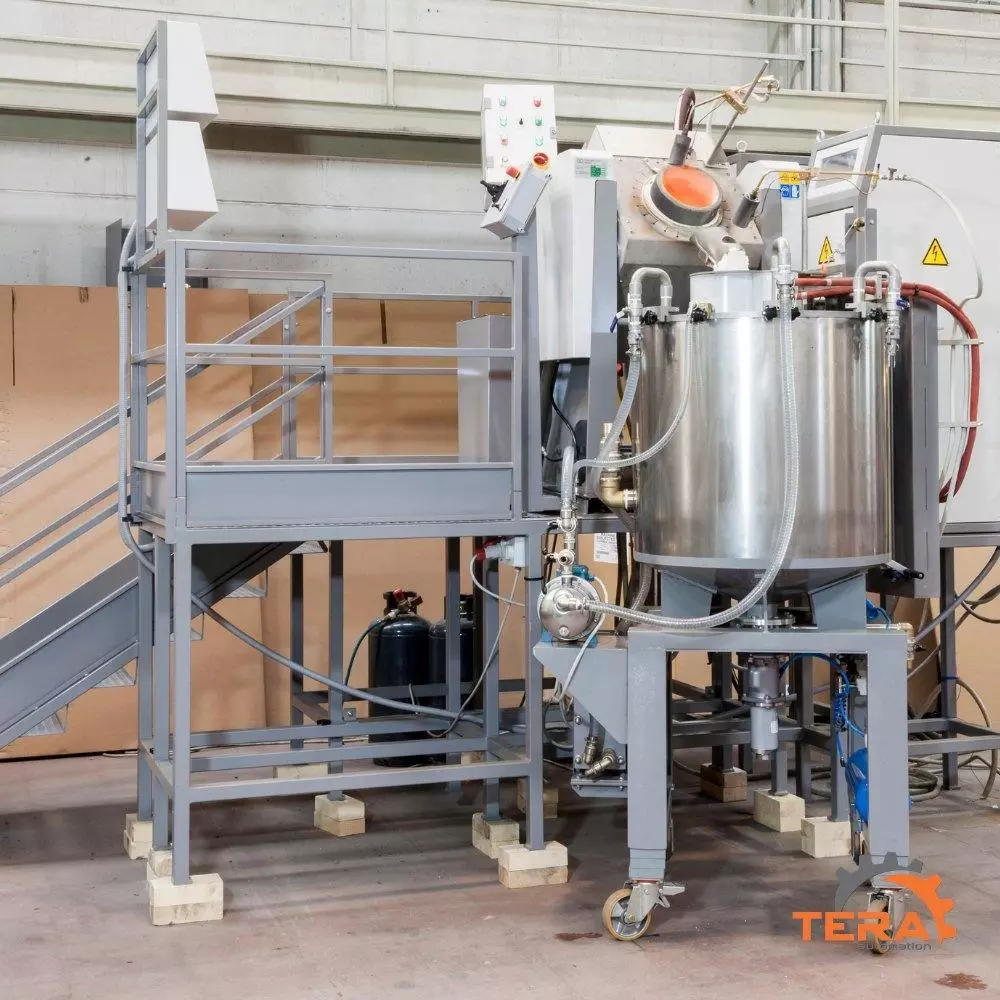

- Vasca di granulazione in acciaio inox a temperatura controllata, collegata ad un sistema di raffreddamento tramite pompa di immissione e recupero acqua.
- Valvola di dosaggio, inventata da Tera Automation, per il trasferimento automatico delle grane al T-Lift™.
VANTAGGI
I VANTAGGI DI UNA SOLUZIONE INNOVATIVA E AUTOMATIZZATA:
01
Automazione
Lo sversamento del metallo fuso nella vasca di granulazione avviene semi-automaticamente attraverso l’uso di dispositivi di controllo fissi o wireless, senza interazione diretta tra operatore e crogiolo.
02
Meno dispersioni
Dispersione di calore pressoché nulla, poiché il metallo recupera calore grazie alla filiera riscaldata ed entra subito a contatto con l’acqua contenuta all’interno della vasca di granulazione.
03
Velocità
Velocità di lavoro superiore.
04
Qualità
Graniglia di altissima qualità priva di particelle di ossigeno.

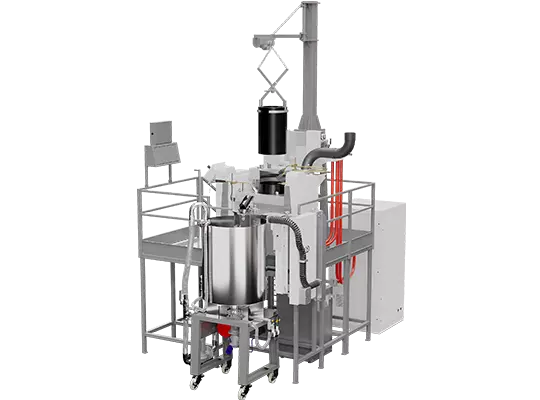

MODELLI
| Dimensioni | 5000x4000x3500 mm |
| Peso | 2600 Kg |
| Potenza | 60 kW |
| Produzione oraria grane | 200 Kg Ag / 400 Kg Au |
| Metallo | Tempo di fusione | Tempo di colata | Tempo di asciugatura |
|---|---|---|---|
| 250 g Ag | 45’ | 15’ | 45’ |
| 250 g Au | 45’ | 15’ | 30’ |
| Dimensioni | 5000x4000x3500 mm |
| Peso | 2700 Kg |
| Potenza | 100 kW |
| Produzione oraria grane | 300 Kg Ag / 600 Kg Au |
| Metallo | Tempo di fusione | Tempo di colata | Tempo di asciugatura |
|---|---|---|---|
| 250 g Ag | 50’ | 15’ | 45’ |
| 250 g Au | 45’ | 15’ | 30’ |
TECNOLOGIA
COME FUNZIONA LA SGRANATRICE T-GRAINS™?
01

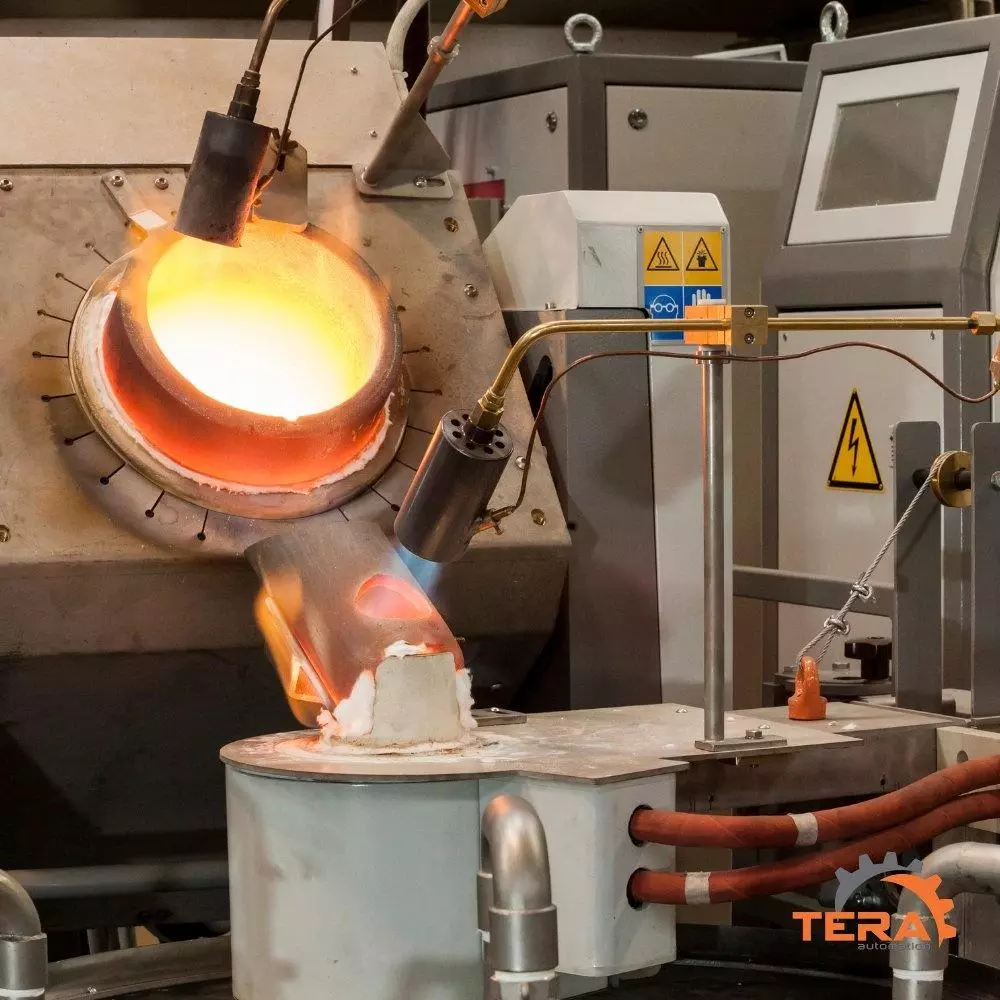

Il metallo raggiunge il suo punto di fusione nel forno a ribaltamento.
02
L’operatore, tramite joystick, versa il metallo all’interno della vasca di granulazione.
03

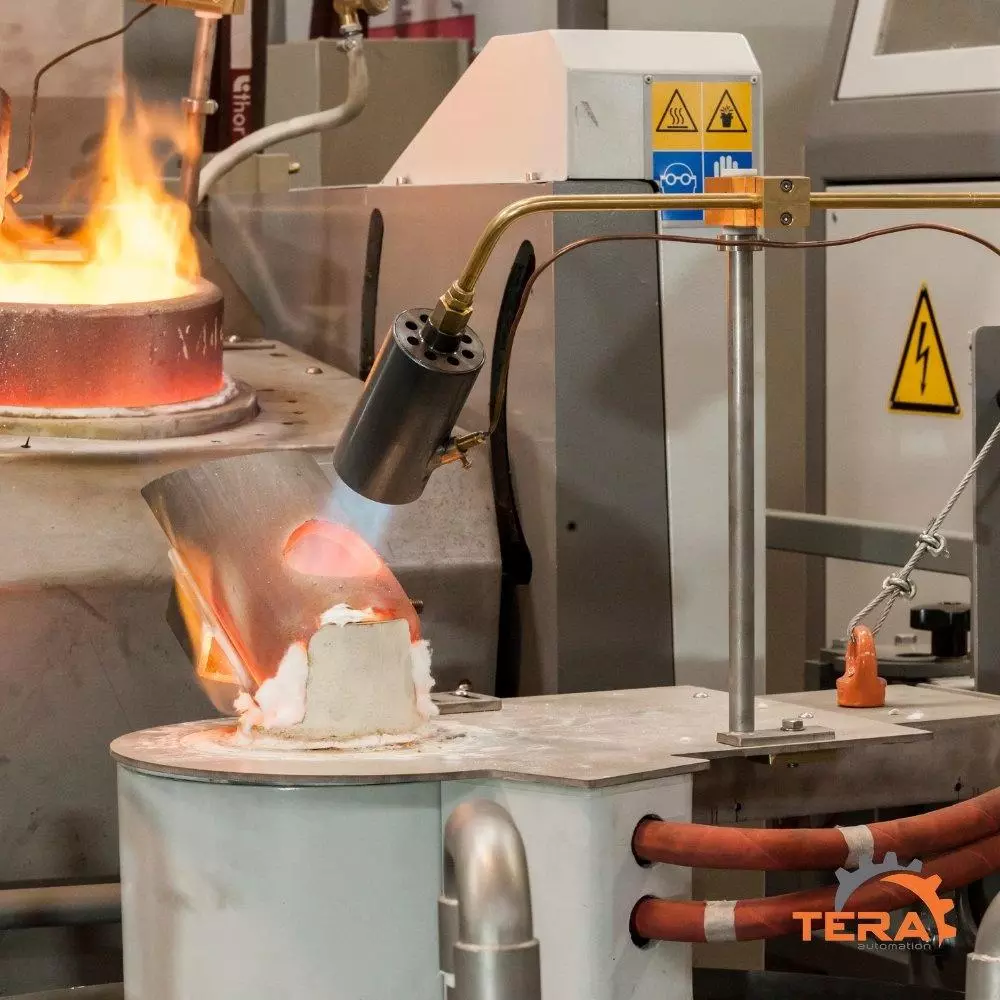

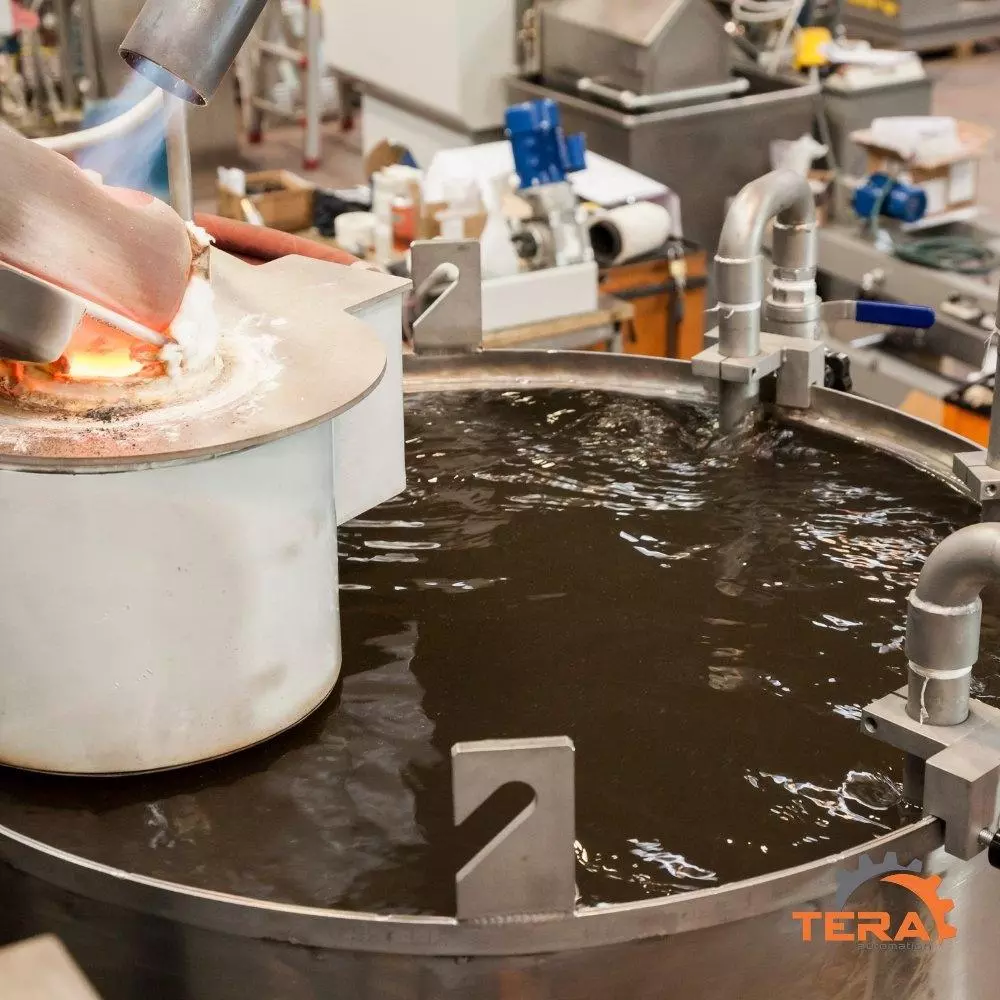

Il metallo viene colato attraverso una filiera riscaldata in grafite isostatica, progettata affinché il metallo non scenda al di sotto della sua temperatura di fusione prima del contatto con l’acqua fredda contenuta all’interno della vasca di granulazione.
04

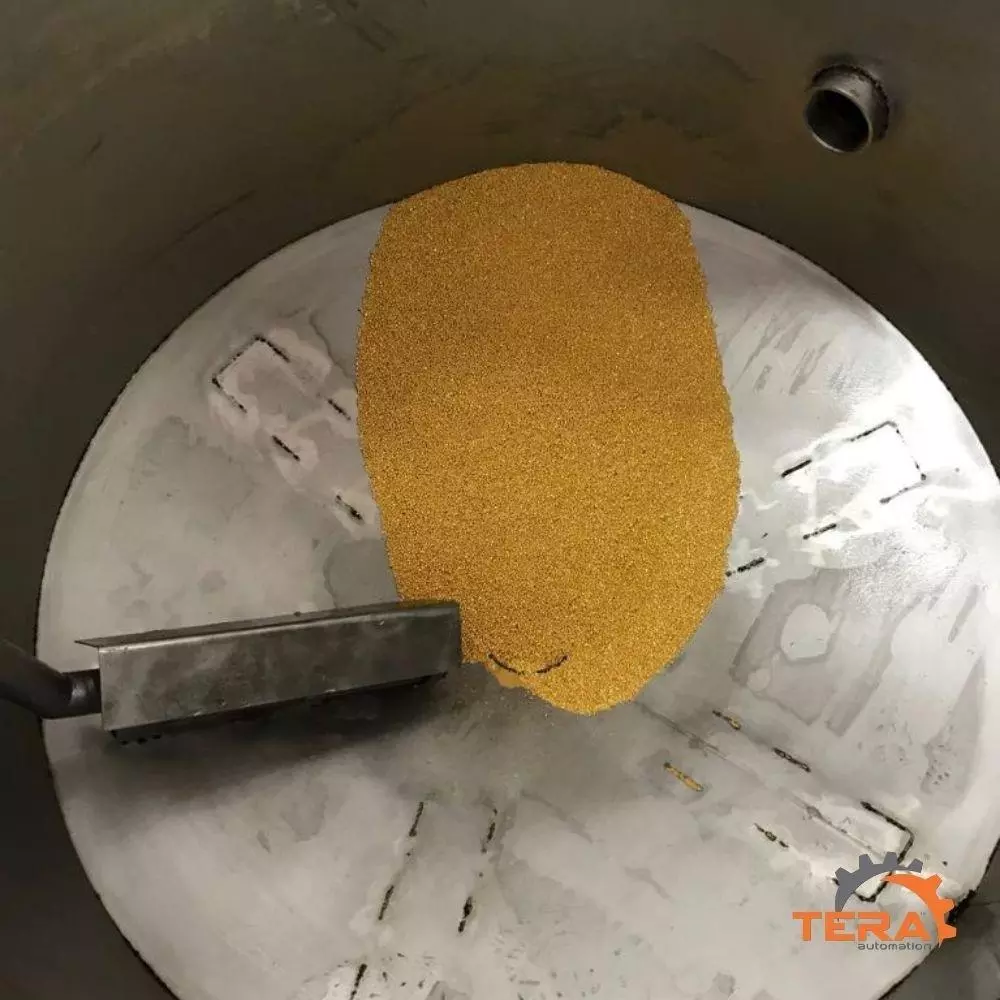

La grana prodotta si deposita sul fondo della vasca.
05
Non è necessario svuotare la vasca di granulazione: la fuoriuscita delle grane avviene tramite l’apertura delle doppie valvole Pinch in sincrono con il movimento del nastro a tazze T-Lift™.
AUTOMAZIONE SU MISURA
L’AUTOMAZIONE AL SERVIZIO DI UNA GRANIGLIA DI ALTISSIMA QUALITÀ
Ogni macchina Tera Automation può concepirsi come parte di una linea modulare combinabile in base a esigenze e spazi della tua azienda. Ogni macchinario è integrabile a quelli già presenti e la linea può essere creata nel tempo.

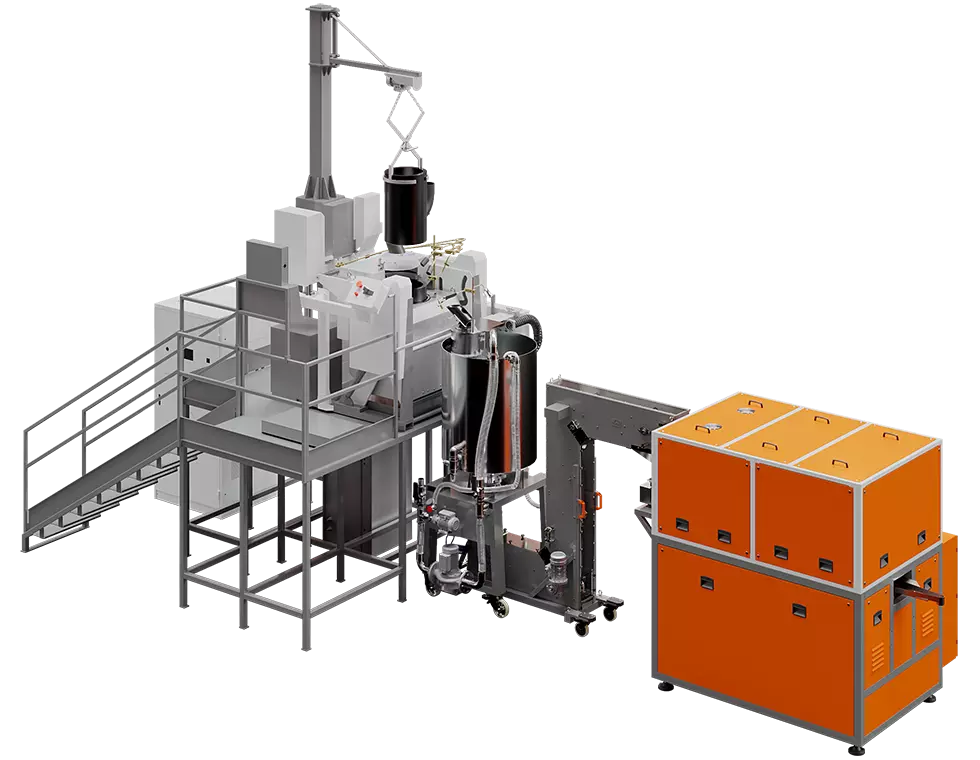

T-Grains™ è progettata per produrre alla perfezione la graniglia destinata a essere fusa in lingotti e può essere abbinata ad altri macchinari, in accordo con le esigenze specifiche di ciascun operatore.
